Elektro-Symbole einfach erklärt

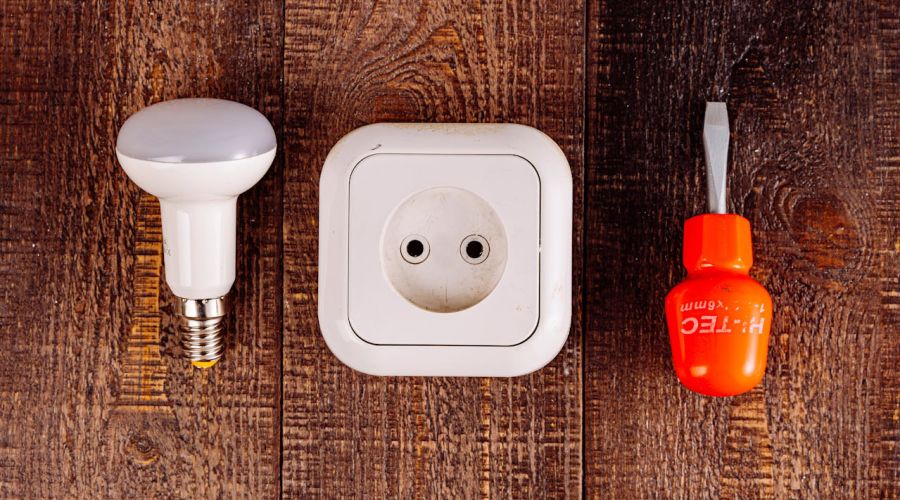

Steckdose mit Leuchte und Schraubenzieher

Installationspläne verstehen

Foto: Pexels/Anthony Shkraba

Ein elektrischer Installationsplan veranschaulicht, wo in einem Haus oder einer Wohnung welche Leitungen, Schalter oder Leuchten verbaut sind. Jeder Anschluss ist auf dem Grundrissplan mit einem standardisierten Elektrosymbol dargestellt. Wer die Bedeutung der eingezeichneten Elektrosymbole kennt, kann diese Installationspläne leicht "entschlüsseln" und sogar selbst Pläne als Handreichung für den Elektriker erstellen.

Wir erklären die Bedeutung der wichtigsten Elektro-Symbole und zeigen, wie Sie den Installationsplan richtig "lesen".

Das erfahren Sie in diesem Artikel:

Installationsplan richtig lesen
Liste der Elektro-Symbole im Überblick
PDF-Download: Elektro-Symbole zum Ausdrucken

Installationsplan richtig lesen

Die Elektroinstallation selbst gehört in die Hände von Fachleuten, denn nur sie können sicherstellen, dass alles sicher und normgerecht ausgeführt wird. Aber die Grobplanung (wo welche Anschlüsse für Elektrogeräte, Leuchten oder Steckdosen verbaut sein sollen) können Sie durchaus selbst übernehmen, ohne etwas von Elektrotechnik zu verstehen.

Außerdem ist es generell von Vorteil, als Bauherr oder Hausbesitzer solche Installationspläne zumindest in den Grundzügen verstehen zu können. Wir zeigen Ihnen wie's geht. Keine Sorge, es ist gar nicht schwer.

Installationsplan für ein Haus mit Elektrosymbolen

So erstellen Sie einen einfachen Elektroplan

Eine (zumindest grobe) Planung der Elektroinstallation können selbst Laien, als Handreichung für den Elektriker, übernehmen. Hier erklären wir, wie Sie einen Plan für die Elektroinstallation selber erstellen »

Unsere Checkliste für die Elektroinstallation » listet Raum für Raum auf, welche elektrischen Anschlüsse für jeden Raum empfehlenswert sind.

Liste der Elektro-Symbole im Überblick

Diese Liste zeigt die wichtigsten Elektro-Symbole. Sie hilft Ihnen, einen Installationsplan richtig zu verstehen oder sogar selbst zu erstellen.

Hier können Sie die Übersicht "Elektrosymbole" herunterladen

1. Leuchten und Schalter

Leitung allgemein

Leuchte

Schalter (zum Ein- und Ausschalten des Lichts)

Wandleuchte

Dimmer (wenn Sie die Helligkeit einer Leuchte regulieren möchten)

Wechselschalter (wird am häufigsten verwendet; Sie benötigen ihn, wenn Sie eine Leuchte nicht nur von einer, sondern von zwei verschiedenen Raumpositionen ansteuern möchten)

Serienschalter (aktiviert mehrere Leuchte von einem Schalter)

Bewegungsmelder (aktiviert die Leuchten automatisch beim Vorbeilaufen, praktisch beispielsweise im Flur oder Treppenhaus)

Rolladen-/Jalousieantrieb (das "M" steht für Motor)

2. Steckdosen

Steckdose

Mehrfachsteckdose (im Beispiel mit zwei Steckdosen); die Zahl gibt die Anzahl der verbauten Steckdosen an.

Datensteckdose (für Telefon und Internet)

Antennensteckdose (für Radio und Fernsehen)

3. Elektrogeräte

Elektrogerät (allgemein)

Herd (benötigt einen Starkstromanschluss)

Backofen (benötigt ebenfalls einen Starkstromanschluss)

Geschirrspüler

Kühlschrank

Gefrierschrank

Kühl-/Gefrierschrank

Waschmaschine

Trockner

PDF-Download: Elektro-Symbole zum Ausdrucken

Unsere Übersicht listet auf einer DIN-A-4-Seite alle wichtigen Elektrosymbole übersichtlich auf. Drucken Sie die Übersicht aus und legen Sie sie neben Ihren Installationsplan, das erleichterter die Bearbeitung ungemein.

Hier können Sie die Übersicht "Elektrosymbole" herunterladen

Fehlt ein Elektrosymbol in der Übersicht?

Das kann passieren, denn natürlich kennt ihr Elektriker noch weit mehr Elektrosymbole als in der Übersicht enthalten sind. Auch gibt es natürlich viele Spezialfälle, die hier nicht alle abgedeckt werden können. Das ist aber kein Problem: Bei der Erstellung des Installationsplans schreiben Sie diese Hinweise einfach handschriftlich auf den Grundriss. Bei der Besprechung des Installationsplans mit dem Elektriker können Sie alle offenen Fragen klären und er hilft Ihnen sicherlich auch gerne weiter, wenn die Bedeutung einiger Symbole noch unklar ist.

Übrigens: Häufig enthalten Installationspläne auch eine kleine Legende, in der die "unbekannteren" Elektrosymbole erklärt sind.
